PRÁCTICA DE INGENIERÍA 1

_ Poleas

El mecanismo está formado por dos ruedas simples acanaladas, de manera que se pueden conectar mediante una cinta o correa tensionada. El dispositivo permite transmitir el movimiento entre ejes alejados, de manera poco ruidosa. La correa, sin embargo, sufre un desgaste importante con el uso y puede llegar a romperse. Hay que tensar bien, mediante un carril o un rodillo tensor, para evitar deslizamientos y variaciones de la relación de transmisión. No es un mecanismo que se use demasiado cuando se trata de transmitir potencias elevadas.


_ Articulación universal

La articulación universal o Junta de Cardan resulta útil para transmitir potencias elevadas entre ejes que se cortan formando un ángulo cualquiera, próximo a 180º._Este mecanismo de puede encontrar en el sistema de transmisión de muchos vehículos. Una pieza de cuatro brazos, con forma de cruz, mantiene unidas las horquillas que hay en el extremo de cada eje, permitiendo la movilidad del conjunto. El sistema es bastante robusto y, si se usan dos juntas mediante un árbol intermedio, el giro puede transmitirse a árboles alejados de ejes no paralelos. En este caso, el árbol intermedio sufre esfuerzos de torsión considerables.

_ Ruedas de fricción

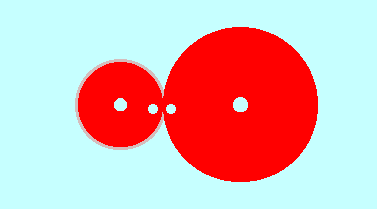

El movimiento de giro se transmite entre ejes paralelos o que se cortan formando un ángulo arbitrario, entre 0º i 180º. Como en el caso de los engranajes, hay ruedas de fricción rectas y tronco cónicas. El mecanismo está formado por dos ruedas en contacto directo, a una cierta presión. El contorno de las ruedas está revestido de un material especial, de forma que la transmisión de movimiento se produce por rozamiento entre las dos ruedas. Si las ruedas son exteriores, giran en sentidos opuestos.


_ Sistema compuesto de poleas

El mecanismo está formado por más de dos poleas compuestas unidas mediante cintas o correas tensas. Las poleas compuestas constan de dos o más ruedas acanaladas simples unidas a un mismo eje. En el caso más sencillo, se usan tres poleas dobles idénticas, de forma que la rueda pequeña de una polea doble conecta con la rueda grande de la polea siguiente. Así se consiguen relaciones de transmisión, multiplicadoras o reductoras, mayores que en el sistema simple.

_ Transmisión por cadena

Las dos ruedas dentadas se comunican mediante una cadena o una correa dentada tensa. Cuando se usa una cadena el mecanismo es bastante robusto, pero más ruidoso y lento que uno de poleas. Todas las bicicletas incorporan una transmisión por cadena._Los rodillos de la cadena están unidos mediante eslabones y, dependiendo del número de huecos, engranan con uno o varios dientes de las ruedas. En algunas máquinas, la rueda menor suele llamarse piñón, y la rueda mayor plato.. Utilizando este mecanismo se consigue que las dos ruedas giren en el mismo sentido.


_ Tren de engranajes compuesto

El mecanismo está formado por más de dos ruedas dentadas compuestas, que engranan. Las ruedas compuestas constan de dos o más ruedas dentadas simples solidarias a un mismo eje. En el caso más sencillo, se usan tres ruedas dentadas dobles idénticas, de forma que la rueda pequeña de una rueda doble engrana con la rueda grande de la rueda doble siguiente. Así se consiguen relaciones de transmisión, multiplicadoras o reductoras, muy grandes. Efectivamente, su valor viene dado por el producto de los dos engranajes simples que tiene el mecanismo.

_ Tren de engranajes simple

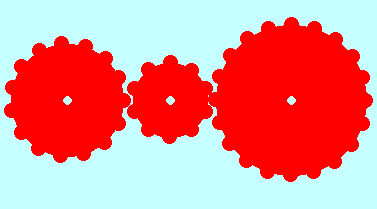

El mecanismo está formado por más de dos ruedas dentadas simples, que engranan. La rueda motriz transmite el giro a una rueda intermedia, que suele llamarse rueda loca o engranaje loco. Finalmente, el giro se transmite a la rueda solidaria al eje resistente. Esta disposición permite que el eje motor y el resistente giren en el mismo sentido. También permite transmitir el movimiento a ejes algo más alejados.
